MBB Palfinger 1000/1500 KFL
Двухцилиндровый подворачиваемый гидроборт для ежедневной эксплуатации
1000/1500 KFL - легкий, складывающийся гидроборт с двумя цилиндрами, который размещается в нерабочем положении под хвостовой частью автомобиля. Достаточные размеры платформ гарантируют надежное обслуживание паллет и роликовых контейнеров. Два подъемных цилиндра делают модель KFL более устойчивой. Платформу можно заказать на выбор в полностью алюминиевом исполнении, со стальной основной частью и алюминиевой складывающейся, или полностью в стальном исполнении.
| Диаграмма нагрузки 1000 KFL | |
| а (мм) | Q (кг) |
| 650 | 1000 |
| 850 | 800 |
| 1150 | 560 |
| 1300 | 500 |
| Диаграмма нагрузки 1500 KFL | |
| а (мм) | Q (кг) |
| 450 | 1500 |
| 600 | 1150 |
| 800 | 850 |
| 1250 | 550 |

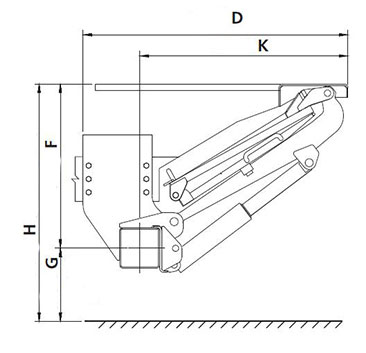

| Размеры | ||
| Подъемный рычаг (в мм) | 800 | 900 |
| Н (макс.) максимальная высота подъема | 1400 | 1480 |
| Н (мин.) минимальная высота подъема | 1030 | 1130 |
| F (макс.) от оси главной балки до верха загрузочной платформы | 792 | 870 |
| F (мин.) | 662 | 737 |
| K (макс.) при размере F (мин.) | 823 | 825 |
| K (мин.) при размере F (макс.) | 580 | 666 |
| G (макс.) порожн. (от оси главной балки до земли) | 608 | 610 |
| G (мин.) груженый | 348 | 353 |
| E (макс.) ширина рамы автомобиля (макс.) | 950 | 950 |
| E (мин.) ширина рамы автомобиля (мин.) | 750 | 750 |
| D (мин.) размер для монтажа (мин.) | 920 | 1002 |
| Технические характеристики | ||
| 1000 KFL | 1500 KFL | |
| Грузоподъемность | 1000 кг | 1500 кг |
| Главная балка | диаметр 106 мм | диаметр 106 мм |
| Гидравлика подъемного механизма | 2 гидроцилиндра подъема | 2 гидроцилиндра подъема |
| Перекрытие платформой нижней части кузова | - | - |
| Шаг подъемных рычагов | 1190 мм | 1190 мм |
| Центр тяжести нагрузки в продольном направлении | 650мм | 450мм |
| Центр тяжести нагрузки в поперечном направлении - по центру, 50% номинальной нагрузки на каждую сторону | ||
| Угол наклона платформы | +10° до -10° | +10° до -10° |
