MBB Palfinger
1000 ATHLET quattro
Цена: от 269 800 руб.

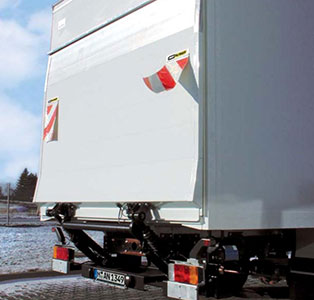

1000 ATHLET quattro предлагает легкие гидроборта с двумя подъемными и двумя опрокидывающимися цилиндрами. Гидроборт характеризуется широкими прочными алюминиевыми платформами до 2500 мм и шириной 1500 мм или 1825 мм глубиной с общим весом от 272 кг. Подъемная рама защищена от коррозии покрытием KTL, и обладает многими полезными характеристиками в стандартном исполнении.

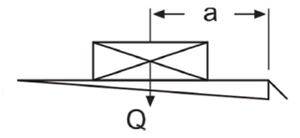

| Диаграмма нагрузки | |
| а (мм) | Q (кг) |
| 600 | 1000 |
| 750 | 800 |
| 950 | 600 |
| 1400 | 400 |

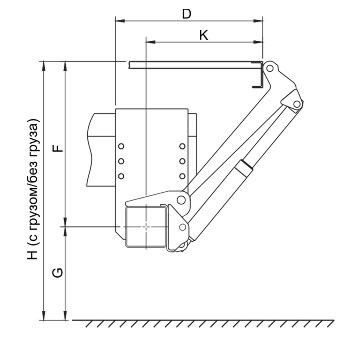

| Размеры | ||
| Подъемный рычаг (в мм) | 600 | 700 |
| Н (макс.) максимальная высота подъема | 1100 | 1210 |
| Н (мин.) минимальная высота подъема | 750 | 830 |
| F (макс.) от оси главной балки до верха загрузочной платформы | 620 | 650 |
| F (мин.) | 420 | 500 |
| K (макс.) при размере F (мин.) | 652 | 721 |
| K (мин.) при размере F (макс.) | 467 | 592 |
| D (макс.) размер для монтажа макс. | 802 | 871 |
| D (мин.) размер для монтажа мин. | 617 | 742 |
| Технические характеристики | |
| Грузоподъемность | 1000 кг |
| Главная балка | 180 х 180 мм |
| Гидравлика подъемного механизма | 2 гидроцилиндра подъема/2 опрокидывающих цилиндра |
| Перекрытие платформой нижней части кузова | -44мм |
| Шаг подъемных рычагов | 1320 мм (при длине подъемного рычага 600мм) или 1100мм (при длине подъемного рычага 700мм) |
| Центр тяжести нагрузки в продольном направлении | 600мм |
| Центр тяжести нагрузки в поперечном направлении - по центру, 50% номинальной нагрузки на каждую сторону | |
| Угол наклона платформы | +90° до -10° |
