MBB Palfinger
2500 K

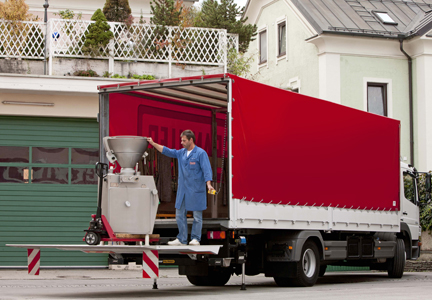

2500 K был разработан специально для подъема тяжелых грузов до 2500 кг. Стальные и алюминиевые платформы можно выбирать из широкого ряда размеров по ширине и до 2800 мм глубиной.
| Диаграмма нагрузки | |
| а (мм) | Q (кг) |
| 750 | 2500 |
| 900 | 2050 |
| 1100 | 1700 |
| 1600 | 1150 |
| 2400 | 750 |
| Размеры | |
| Подъемный рычаг (в мм) | 900 |
| Н (макс.) максимальная высота подъема | 1444 |
| Н (мин.) минимальная высота подъема | 1006 |
| F (макс.) от оси главной балки до верха загрузочной платформы | 820 |
| F (мин.) | 614 |
| K (макс.) при размере F (мин.) | 907 |
| K (мин.) при размере F (макс.) | 751 |
| D (макс.) размер для монтажа макс. | 1057 |
| D (мин.) размер для монтажа мин. | 901 |
| Технические характеристики | |
| Грузоподъемность | 2500 кг |
| Главная балка | 180x180 мм |
| Гидравлика подъемного механизма | 2 гидроцилиндра подъема/2 опрокидывающих цилиндра |
| Перекрытие платформой нижней части кузова | -63мм |
| Шаг подъемных рычагов | 1300 мм |
| Центр тяжести нагрузки в продольном направлении | 750мм |
| Центр тяжести нагрузки в поперечном направлении - по центру, 50% номинальной нагрузки на каждую сторону | |
| Угол наклона платформы | +90° до -10° |
