Wielton NJ 3, NJ 4 Полуприцеп ТРАЛ

Полуприцеп для перевозки автомобилей NJ 3, NJ 3 R, NJ 4, NJ 4/R

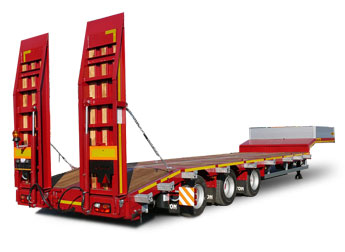

Wielton NJ 3, NJ 4 представляет собой полуприцеп для седельных тягачей для перевозки автомобилей NJ 3, NJ 3 R, NJ 4, NJ 4/R. Рамная конструкция изготовлена из центральной балки повышенной прочности. Имеется возможность сдвижения полуприцепа на 5 метров с фиксацией каждый 0,5 метров. Общая снаряженная масса 48 тонн, из них собственный вес полуприцепа 11,5 тонн.

Описание стандартного оборудования:

Рама	изготовлена на основе одной центральной балки - стальная конструкция из конструкционной стали с повышенной прочностью модель R имеет возможность раздвижения полуприцепа на 5 м с фиксацией каждые 0,5м
Шасси	3-х или 4-х осное барабанное, техническая нагрузка оси до 10 000 кг, одна поворотная ось – 4-я подъёмная первая ось, при двух поворотных осях, подъемной нет пневмоподвеска, клапан поднятия и опускания платформы, плита сцепки с 2-дюймовым шкворнем, двухдиапазонные опорные ноги JOST, боковые противонаездные предохранители в соответстие с ECE.
Тормозная система	соответствует требованиям ADR, антиблокировочная система ABS/EBS с функцией Vehicle Stability – „RPS” или „TRS”,
Грузовой отсек	пол изготовлен из дубового дерева, пол спереди балкона изготовлен из водоустойчивой фанеры, система расширения пола на 2 x 255 мм + пол изготовлен из дубового дерева поднятие и опускание задних набегов происходит при помощи гидравлических сервомоторов управляемых при помощи ручного насоса набеги на верхний «балкон» грузового отсека ручная регулировка задних набегов +/- 250 мм борта 400 мм на балконе
Электрическое оборудование	24 v согласно с нормами ECE i ADR, задние огни в комплекте с сигналом заднего хода, противотуманной фарой, указателями поворота и треугольниками отражателя света освещение номерного знака, габаритные огни, боковое освещение, щиты отражателей света, на передней стенке 2 подключительные розетки и розетки ABS/EBS без соединительных проводов обозначение транспортного средства с превышением допустимых габаритов (жёлтая вращающаяся «мигалка» - три положения «мигалки» + габаритные огни + светоотражающие таблички установленные на системе уширителей)
Лакировка	все стальные элементы перед лакировкой дважды поддаются дробеструйной обработке, лакировка производится в лакировочных камерах стандартно в серый цвет RAL 7021 или красный RAL3004
Колёса	стальные ободья, шины 235/75 R17,5 17 штук
Прочее оборудование	2 клина с креплением, инструментальный ящик на балконе грузового отсека, 4 крылья, задние крылья с брызговиками, запасное колесо монтированное на «балконе» грузового отсeка проушины крепления груза - нижняя платформа – 7 штук на сторону, - верхняя платформа «балкон» - 3 штуки на сторону

Модели NJ 3 и NJ 3 R (3-х осные) имеют практически те же самые характеристики, но только три оси, соответственно максимальные полный вес 48 тонн. (см чертеж и таблицу)

Рекомендуемое дополнительное оборудование:

• счётчик километров
• нестандартный цвет
• две поворотные оси – в этом случае нет возможности применения подъемной 1-й оси
• плита сцепки с 3,5 - дюймовым шкворнем
• складные задние аппарели, угол заезда 8,5°, высота 3015мм.

Наличие:

Производство 8 недель + 1 неделя доставка.
Производство и доставка по 30% предоплате от стоимости в Москве.

Технические данные:

Чертеж и технические данные присланы в приложении настоящего предложения. Все массы поданы без опционного оборудования и запасного колеса с допуском +/-2%.

Сертификация:

Техника сертифицирована. Одобрение типа транспортного средства № POCC RU.0001.11MT02 от 04.06.2009 г. до 04.06.2014 г. выданный межотраслевым фондом «Сертификация автотранспорта САТР» («САТР - ФОНД»).

Условия гарантии:

Производитель предоставляет гарантию на срок 12 месяцев без лимита километров на отдельные элементы осей согласно с указаниями производителей осей – приложение оси.

Сервис:

Список авторизированных сервисных пунктов доступен по желанию, а также можно его найти на сайте в Интернете www.wielton.com.ru

Технические характеристики полуприцепа для перевозки автомобилей NJ 3 R:

Тип		NJ4
Торговое обозначение		NJ4R
A 1 Длина внешняя	ca.mm	13410
A 2 Длина внутренняя	ca.mm	18410
B Длина внутренняя платформы	ca.mm	12365
B1 Длина внутренняя платформы - части верхней	ca.mm	3490
B2 Длина внутренняя платформа - нижней части	ca.mm	8875 + 5000
C Ширина внешняя	ca.mm	2550 + 510
D Ширина внутренняя платформы	ca.mm	2480
E Высота внешняя	ca.mm	3340
G Колёсная колея	ca.mm	1880
H Межосевое расстояние	ca.mm	1310
K Высота седла	ca.mm	1250
L Высота платформы	ca.mm	920
L 1 Высота платформы - "балкона"	ca.mm	1460
M 1 Расстановка: шип – ось первая	ca.mm	7025
M 2 Расстановка: шип – ось первая	ca.mm	7025 + 5000
ШИРИНА НАЕЗДОВ	ca.mm	800
МАССА КОНСТРУКЦИИ	ca.kg	48000
Собственная масса	ca.kg	11500
Давление на ось - конструкционное	ca.kg	10000
Давление на седло	ca.kg	18000

Технические характеристики полуприцепа для перевозки автомобилей NJ 4 R:

Тип		NJ4
Торговое обозначение		NJ4R
A 1 Длина внешняя	ca.mm	13410
A 2 Длина внутренняя	ca.mm	18410
B Длина внутренняя платформы	ca.mm	12365
B1 Длина внутренняя платформы - части верхней	ca.mm	3490
B2 Длина внутренняя платформа - нижней части	ca.mm	8875 + 5000
C Ширина внешняя	ca.mm	2550 + 510
D Ширина внутренняя платформы	ca.mm	2480
E Высота внешняя	ca.mm	3340
G Колёсная колея	ca.mm	1880
H Межосевое расстояние	ca.mm	1310
K Высота седла	ca.mm	1250
L Высота платформы	ca.mm	920
L 1 Высота платформы - "балкона"	ca.mm	1460
M 1 Расстановка: шип – ось первая	ca.mm	5715
M 2 Расстановка: шип – ось первая	ca.mm	5715 + 5000
ШИРИНА НАЕЗДОВ	ca.mm	800
МАССА КОНСТРУКЦИИ	ca.kg	58000
Собственная масса	ca.kg	12500
Давление на ось - конструкционное	ca.kg	10000
Давление на седло	ca.kg	18000
